Многу сопственици на возила известуваат по замената на врската за стабилизатор:
„Воланот се чувствува потежок“, „Тркалото не се враќа во центарот толку глатко“ или „Автомобилот се чувствува плови при брзини на автопатот“.
Техничарите често го проверуваат системот за управување и вршат порамнување на тркалата - само за да не најдат дефекти - додека превидуваат една скриена променлива: состојбата на претходно оптоварување на врската за стабилизатор.
Во системот за потпирање, стабилизаторската врска не е само „приклучок“ - тој делува како „прекинувач“ за пренос на вртежен момент против превртување. Ако се инсталира со претходно оптоварување без дизајн, директно го нарушува страничниот баланс на силите на возилото, а со тоа го менува искуството во возењето.
Ова е особено важно за прецизни апликации како Volkswagen Stabilizer Link, бидејќи дури и малото претходно оптоварување може да ги засили проблемите со бучавата, вибрациите и суровоста (NVH) поради неговата локација во близина на патничката кабина.
▶ Дефиниција
Предоптоварувањето се однесува на тоа дали стабилизаторската врска е подложена на сила на истегнување или притисок кога возилото е:
lСтатички
lСо мала тежина
lСо суспензија при нормална висина на возење
lИдеална состојба: Preload = 0 → Врската се вклучува само при динамично превртување на телото
lНеидеална состојба: однапред вчитај ≠ 0 → Врската е „секогаш вклучена“, континуирано применува контра-сила на суспензијата
Инженерско значење
Системот против превртување шипки е дизајниран да интервенира само кога телото се тркала. Ако врската за стабилизатор има претходно вчитување, тоа е како претходно да ја активирате лентата за стабилизатор, што предизвикува:
40%+ zmanjšanje življenjske dobe nove povezave zaradi neenakomerne porazdelitve obremenitve
lДистрибуција на притисокот на лепенката за контакт на гуми со поместување
lЗголемено оптоварување на системот за управување
Аналогија: Тоа е како да додавате пружина на вашиот велосипед кој е секогаш затегнат - дури и кога се вози право, мора да вложите дополнителен напор.

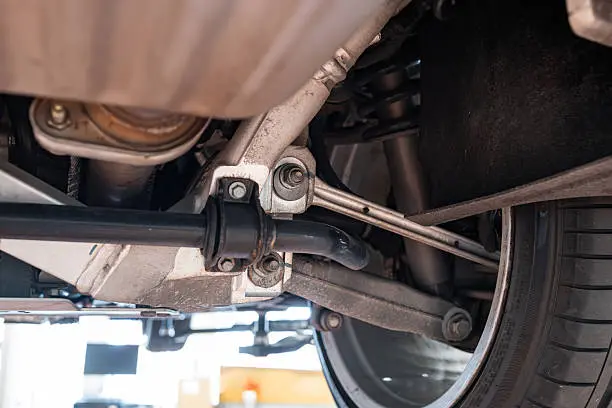

Овој принцип се применува подеднакво за предните и задните системи за склопување на стабилизаторската лента, иако задните врски се почувствителни на NVH поради близината на држачите во кабината.
●Tipinis scenarijus: po 90° apsisukimo reikia pataisyti rankiniu būdu
Дури и при возење на права линија, шипката против превртување пренесува странична сила преку претходно наполнетата стабилизаторска врска до контролната рака, зголемувајќи го оптоварувањето на шипката за врзување.
lПерцепција на корисникот: Управувањето се чувствува тешко за време на маневри со мала брзина
lПодатоци за тестирање: однапред оптоварување од 50 N може да го зголеми напорот во управувањето за 8%-12%
2. Одложено управување Самоцентрирање
Во здраво возило, воланот треба автоматски да се врати во центарот по вртење. Но, прекумерното претходно оптоварување предизвикува шипката против превртување да ја „задржи“ надворешната суспензија, спротивставувајќи се на самопорамнувачкиот вртежен момент.
●За брендовите, тоа е прагот што ги дели „функционалните“ од „рафинираните“
lВлијание: го зголемува заморот на возачот и ја намалува реакцијата при итно избегнување
3. Ненормално абење гуми (дури и со „добро“ усогласување)
Preload создава асиметрични оптоварувања на суспензијата. Дури и ако отчитувањата за усогласување се во рамките на спецификациите, лепенката за контакт на гумите се менува.
lШема на носење: Континуирано носење блокови на едното рамо (не пердувести)
lСтудија на случај: Застапништвата пријавиле шест возила со идентично еднострано абење на гумата во рок од 3 месеци од замената на стабилизаторската врска. Основна причина: толеранција на должината на врската + претходно оптоварување од неправилна инсталација
Основна причина 1: неправилна инсталација (најчеста)
lГрешка: целосно вртење на завртките додека возилото е на подигање (потполно издолжена суспензија)
lРезултат: по спуштањето, суспензијата се компресира, принудувајќи ја врската во компресија → компресивно претходно оптоварување
lПравилна процедура: прицврстени завртки (не вртете вртежен момент)
lСпуштете го возилото и пумпајте ги сопирачките за да се смири суспензијата
lКонечниот вртежен момент до OEM спецификациите на висина на возење
Упатството за сервисирање ElsaPro на Volkswagen експлицитно вели: „Завртките со вртежен момент се завртуваат само на висина на возењето“.
Ова не може да се преговара за делови како Stabilizer Link 1K0505465, кој има минимална толеранција за неусогласеност.
Основна причина 2: Прекумерна толеранција на должина
lБуџетските резервни врски често имаат толеранција на должина од ±1,0 mm
lДелови од класа OE ја контролираат толеранцијата до ≤±0,3 mm
lВлијание: само 0,8 mm отстапување може да предизвика 30–40 N однапред оптоварување на MQB платформите
Основна причина 3: Неусогласеност на подрамката или телото
lПо несреќа, неисправената деформација на подрамката предизвикува асиметрични точки за монтирање на шипката за стабилизатор
lДури и совршената врска за стабилизатор ќе развие претходно оптоварување поради поместената геометрија
lДијагностички совет: измерете ја инсталираната должина на левата/десната врска - ако не се совпаѓаат за >0,5 mm, постои сомневање за структурна неусогласеност
1. Прецизно производство: Тесна контрола на должината
Брендовите како VDI и Mevotech користат CNC ласерско мерење на должина + автоматско поврзување за да се осигура дека разликата во должината на левиот/десниот пар е ≤0,2 mm - критична за избалансирани перформанси во системи како што е собранието на задната стабилизаторска лента со помош на Stabilizer Link 1K0505465.
2. Прилагодливи дизајни (само модели за изведба)
lМоделите BMW M и Audi RS користат врски за стабилизатор со навој
lТехничарите можат фино да ја подесат должината за активно да постават однапред оптоварување за подесување на патеката
lПример: малото предоптоварување на истегнување ја подобрува почетната реакција на воланот (по цена на удобност)
3. Валидација на симулација на ниво на ОЕ
OEM користат ADAMS/Car или SIMPACK во фазата на дизајнирање за да ја оптимизираат должината на врската за стабилизатор, обезбедувајќи:
lНулта предоптоварување при максимална тежина
lЛинеарен пренос на вртежен момент при динамично тркалање
lНема пречки во екстремни услови
Не го менува хардверот - но суптилно ја обликува „личноста“ на возилото:
Дали е тоа непречено патување - или остар управувач?
lЗа инженерите, тоа е рамнотежа помеѓу NVH и агилноста
lЗа техничарите, тоа е клучната контролна точка за спречување на враќање
●За брендовите, тоа е прагот што ги дели „функционалните“ од „рафинираните“
Аналогија: Тоа е како да додавате пружина на вашиот велосипед кој е секогаш затегнат - дури и кога се вози право, мора да вложите дополнителен напор.
И кога ќе замените стабилизаторска врска 1K0505465, не само што инсталирате дел - ја зачувувате хармонијата на целото собрание на стабилизаторската лента. Добре дојдовте да го купите VDI Stabilizer Link 1K0505465.
