Во автомобилскиот инженеринг, постои непишано правило: вистинскиот луксуз не се наоѓа во кожените седишта или огромните екрани за инфозабава - тоа е во она што не го забележувате.

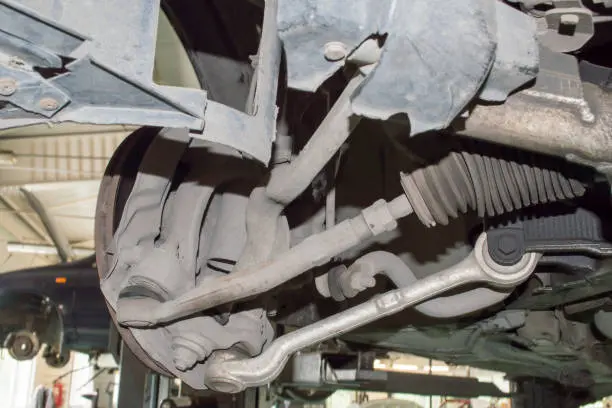

Меѓу неопеаните херои на ова „невидливо“ искуство е черупката на шипката за нишање - мала гумена компонента сместена помеѓу подрамката и шипката против превртување.
Не генерира струја. Не игра никаква улога во сопирањето. Сепак, на секој агол, секоја нерамнина и секое крстарење со голема брзина, тивко управува со динамиката и удобноста на вашето возило.
Оваа статија нурнува длабоко во тоа како овој „мал дел“ дава „големо искуство“ - преку пет клучни леќи: инженерски принципи, наука за материјалите, контрола на NVH, механизми за дефекти и перцепција на возачот од реалниот свет. (VDI Sway Bar Bushing 6Q0411314F обезбедува поудобно искуство во возењето.)
Основната задача на шипката против превртување е да го намали превртувањето на телото за време на свиоци. Кога левото тркало се компресира, а десното се протега, шипката се извртува, создавајќи контра-вртежен момент што го одржува телото на ниво.
Улогата на грмушката? За да се создаде флексибилна, контролирана врска помеѓу шипката и шасијата. Неговите три критични функции:
lИзолирајте вибрации со висока фреквенција
lНесовршеностите на патот — како асфалтни шевови или чакал — предизвикуваат вибрации на суспензијата во опсег од 50–500 Hz. Без придушување, тие се пренесуваат директно во кабината како „зуење“ и замор на рацете. Гумата ја апсорбира оваа енергија преку хистереза, претворајќи ја механичката енергија во топлина. Управувајте со нискофреквентен динамички одговор
За време на свиоци или менување лента, лентата за нишање доживува големи, бавни движења (0,5–5 Hz). Висококвалитетната черупка постигнува прецизна рамнотежа:
→ Доволно крути за да се обезбеди одговорно ракување
→ Доволно усогласен за да ги апсорбира ударите пред да стигнат до кабината
lПремногу меко? Колата валка. Премногу тешко? Секој удар го штрака вашиот 'рбет. Елиминирајте го контактот метал-на-метал
Без черупка, челичната шипка за нишање се меле директно на држачот за монтирање - предизвикувајќи звуци на „чукање“ и забрзано абење. Гумата обезбедува неметален интерфејс, замолчувајќи ги крцкањето и штракањето.✅ Инженерска аналогија: замислете го како нископропусен филтер во аудио систем - пропушта суштински знаци за ракување со ниска фреквенција додека го филтрира високофреквентниот шум.
70% од перформансите на черупката се сведуваат на материјалот. Три вообичаени типа:
| Материјал | Добрите | Конс | Типичен работен век |
| Природна гума (NR) | Висока еластичност, ниска цена | Слаба отпорност на масло/топлина, склона кон стареење | 2-3 години |
| Стирен-бутадиенска гума (SBR) | Добра отпорност на абење, економичен | Станува кршлив на студ, омекнува на топлина | 3-4 години |
| Хидрогенизиран нитрил (HNBR) | Отпорен на масло/топлина (-40°C до +125°C), против стареење | Повисоки трошоци | 5-8+ години |
Стандардните чаури често користат NR или SBR - добро за благи клими, но тие се стврднуваат и пукаат при топлината на Блискиот Исток (50°C+) или стануваат кршливи во руските зими (-30°C).
Премиум чаурите (како VDI) користат HNBR или специјални соединенија EPDM, подобрени со:
lАнтиоксиданти и антиозонанти за забавување на стареењето
lОптимизирана густина на вкрстено поврзување за идеална рамнотежа на вкочанетост/амортизација
lГусна површинска структура за блокирање на прашина и остатоци
NVH (Шум, вибрации и грубост) е основна метрика за квалитетот на возилото. Куќичките за нишање директно влијаат на два клучни проблеми со NVH:
lБчава предизвикана од структурата
Удар на патот → суспензија → лента за нишање → черупка → подрамка → кабина.
lДинамичната вкочанетост на черупката и **факторот на загуба **(tan δ) одредуваат колку вибрации се апсорбираат. Чаури со високи перформанси може да ја намалат преносливоста на вибрации за над 30% во критичниот опсег од 20-200 Hz. Squeak & Rattle
Истрошените чаури создаваат клиренс - што доведува до метални „чкртања“ или гумени „чкрипења“.
Податоците од реалниот свет покажуваат: заменувањето на старите чаури го намалува враќањето поврзано со NVH за 60%+ (извор: германски OEM извештај за постпродажба).
Лабораториски увид: При тестирање од трета страна, HNBR чаурите покажаа <15% промена во динамичката вкочанетост по 500 часа на 80°C - наспроти 45% деградација за стандардниот SBR.
Неуспехот на черупката е ретко катастрофален - обично е постепено деградирање + предизвикувачки настан:
lДолгорочно стареење: Гумата оксидира → се стврднува → губи придушување
lЗагадување со масло: течности што истекуваат предизвикуваат оток → геометриско нарушување
lНеправилна инсталација: вртење на висината на возењето → стрес пред оптоварување → предвремено кинење
lТешка употреба: Постојано големо оптоварување → постојан сет за компресија → клиренс
Вообичаени симптоми:
● „Крикнат“ над брзините (влијание од клиренсот)
lТелото „двапати се ниша“ пред да се смести на промена на лента (губење на контролата на тркалањето)
l„Чкрип“ при вртење на влажно време (триење со суво гума)
Иако е скриена, состојбата на черупка директно обликува три клучни сензации при возење:
| Перцепција | Добар черупка | Излитена черупка |
| Утеха | Фини вибрации на патот се филтрирани; долгите возења се чувствуваат без напор | Постојани микро-вибрации во седиштето/тркалото; брзо настанува замор |
| Ракување со доверба | Автомобилот останува рамно во свиоци; моментален одговор | „Пловечко“ чувство; потребни се постојани корекции на воланот |
| Тишина | Само бучава од гумите - шасијата е тивка | Честите „крлежи“ и „крлежи“ - се чувствува евтино |
Пример од реалниот свет:
Возач на VW Polo забележал: „Откако се префрлија на VDI Sway Bar Bushing 6Q0411314F, патниците прашаа: „Зошто овој автомобил одеднаш се чувствува толку премиум?“
Откако се третираа како генерички хардвер, чаурите сега се инженерски компоненти:
lИтакнат дурометар: предните чаури се поцврсти за поостро управување; задниот дел е помек за удобност
lАсиметрична геометрија: различна вкочанетост при вртење наспроти враќање во центар
lПаметна интеграција: идните системи може да вградуваат сензори за да го следат здравјето на черупката и да предвидат замена
На листот со спецификации нема да најдете чаури за шипки за нишање. Продавачите нема да ги истакнат.
Но, тие одлучуваат дали сте спремни да возите дополнителни 100 километри за викенд…
Без разлика дали се чувствувате безбедно да му дозволите на вашето дете да дреме на задното седиште…
Без разлика дали навистина му верувате на вашиот автомобил.
Како што често велат инженерите за шасија:
„Квалитетот на автомобилот не се мери според тоа колку брзо оди - туку со тоа колку целосно те тера да заборавиш дека возиш“. Добредојдовте да изберете VDISway Bar Bushing 6Q0411314F.
